Отличительные особенности реле:
Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

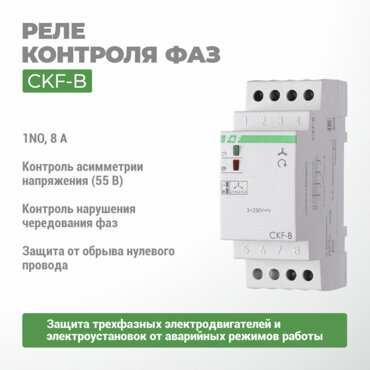

Назначение:
Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.
4. Нарушения чередования фаз.
Артикул | EA04.002.002 |
Код ETIM | EC001441 |
Напряжение питания | 3x400/230 В +N; 50 Гц |
Максимальный коммутируемый ток | 8 А АС-1 / 250 В |
Максимальная мощность нагрузки | См. табл.1 в РЭ |
Контакт | 1NO |
Индикация питания | зеленый светодиод |
Индикация нарушения чередования | красный светодиод |
Асимметрия напряжения, В | 55 |
Гистерезис | 5 В |
Задержка отключения | 3-5 с |
Диапазон рабочих температур | от -25 до +50°С |
Потребляемая мощность | 1,6 Вт |
Степень защиты | IP20 |
Коммутационная износостойкость | >100000 циклов |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Габариты (ШхВхГ) | 35х90х65 мм |
Подключение | винтовые зажимы 2,5 мм2 |
Момент затяжки винтового соединения | 0,5 Нм |
Тип корпуса | 2S |
Монтаж | на DIN-рейку |
Отличительные особенности | Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO. |
Наименование | CKF-B |
Бренд | СООО "Евроавтоматика ФиФ" |
Страна происхождения | Беларусь |
Гарантия | 2 года |
