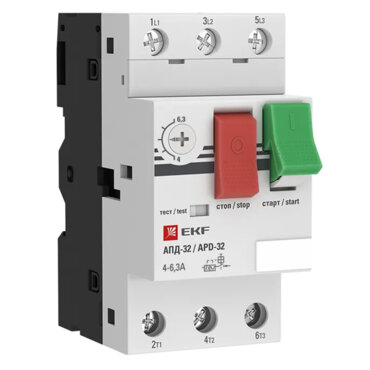

Автоматические выключатели пуска двигателя серии АПД-32 и АПД-80 с термомагнитным расцепителем специально предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50\60 Гц.
Также автоматические выключатели пуска двигателя серии АПД-32 и АПД-80 предназначены для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания.
Ширина | 45 |
Высота | 72,3 |
Глубина | 44,5 |
Номин. коммутируем. мощность при AC-3, 400 В | 2,2 |
С интегрированным вспомогат. переключателем | Нет |
Номин. продолжительный ток Iu | 6,3 |
С встроенным расцепителем пониженного напряжения | Нет |
Количество полюсов | 3 |
Номин. раб. напряжение | 400...600 |
Диапазон уставки тока расцепления | 4...6,3 |
Гарантийный срок эксплуатации, лет | 7 |
Степень защиты (IP) | IP20 |
С тепловой защитой | Да |
Тип подключения силовой электрич. цепи | Винтовое соединение |
Тип элемента управления | Кнопка нажимная |
Тип расцепителя | Термомагнитный |
Номин. коммутируем. мощность при AC-3, 230 В | 0 |
Номин. отключающая способность Icu при 400 В, AC | 100 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 52...81,9 |
Чувствительность к обрыву фазы | Да |
Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
Срок службы, лет | 10 |
