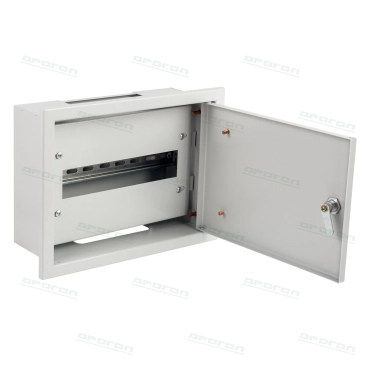

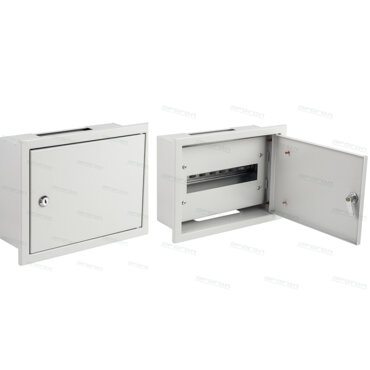

ЩРВ (Щит распределительный встраиваемый) - устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.
Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий.
Расшифровка структуры условного обозначения металлокорпуса ЩРВ-0 IP31:
«Щ» - щит;
«Р» - распределительный;
«В» - встраиваемый;
«0» - номинальное количество модулей устанавливаемой аппаратуры;
«IP31» - степень защиты.
Бренд | ЧУП "ДРОГОЛ" РБ |
Серия | ЩРВ |
Номинальное количество модулей | 12 |
Высота, мм | 260 мм |
Ширина, мм | 340 мм |
Глубина, мм | 120 мм |
Степень защиты, IP | IP31 |
Толщина металла, мм | 0,8 мм |
Покрытие полиэфирная порошковая краска | RAL 7035 |
Размер и количество вводных отверстий | Прямоугольник 60х135 |
Способ установки | Встраиваемый |
Тип петель | заклёпка 5х16 ; втулка пластиковая; |
Тип замка | 20мм 90° защёлка |
На какую сторону открывается дверь | Правая |
Возможность перевесить дверь | Нет |
Материал нулевой шины | Оцинкованная, 1 мм |
Количество din-реек | 1 шт |
Материал din-рейки | Оцинкованная, 1 мм |
Климатическое исполнение | УХЛ3 |
Страна происхождения | Беларусь |
Гарантийный срок | 12 месяцев |
