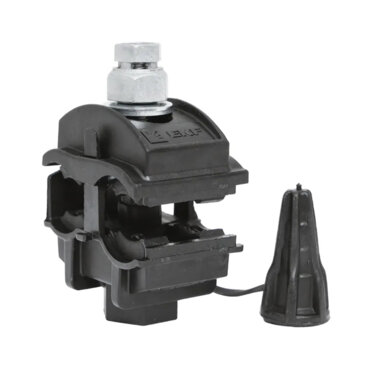

Зажимы прокалывающие ответвительные предназначены для герметичного соединения и ответвления изолированных абонентских проводов и проводов освещения.
При затягивании болта со срывной головкой зубцы контактных пластин прорезают изоляцию и входят в зацепление с проводником, образуя надежное соединение с минимальным переходным сопротивлением.
Контактные пластины из алюминиевого сплава. Контактные зубцы покрыты силиконовой смазкой и закрыты резиновым уплотнителем.
Болты стальные, горячей оцинковки. Отсутствие потенциала на болтах позволяет производить монтаж на линиях СИП, находящихся под напряжением.
Сечение жил магистрали, 50-150 мм2
Сечение жил ответвления, 6-35 мм2
Болт М8, срывная головка на 13, несрывная на 17
Тип соединения | Винтовое\болтовое соединение с прокалыванием изоляции (IPC) |
Защитное покрытие поверхности | Без покрытия (голый) |
Напряжение (ряд) | 0.6\1 кВ |
Гарантийный срок эксплуатации, лет | 7 |
Масса,кг | 0,118 |
Номин. поперечное сечение ответвления | 6...35 мм\u00b2 |
Номин. поперечное сечение магистрали | 50...150 мм\u00b2 |
Срок службы, лет | 40 |
Температура эксплуатации, \u00b0C | -60...50 |
Температура монтажа, \u00b0C | -20...50 |
Серия | EKF |
Номинальное сечение главного провода, SM | 50...150 |
Номинальное сечение главного провода, SE | 50...150 |
Номинальное поперечное сечение ответвления, SM \ RM | 6...35 |
Номинальное поперечное сечение ответвления, SE \ RE | 6...35 |
Материал проводника магистрали | Алюминий |
Материал проводника ответвления | Алюминий |
Изолированный зажим | Да |
Тип канала зажима проводника магистрали | Открыто с обеих сторон |
