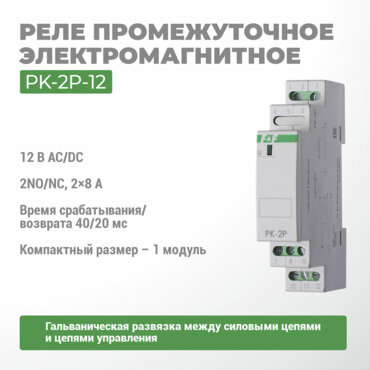

Реле электромагнитное PK-2P-12
Артикул: EA06.001.006
Отличительные особенности реле:
Напряжение питания 12 В AC/DC. Контакт 2NO/NC, 2*8 А.
Назначение:
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Применяется в системах автоматики, управления, контроля и т.п.
Принцип работы:
При подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
| Артикул | EA06.001.006 |
| Код ETIM | EC001437 |
| Контакт | 2NO/NC |
| Номинальное напряжение контактов, В | 250 AC |
| Номинальный коммутируемый ток, А | 8 AC-1 |
| Время срабатывания/возврата, не более, мс | 40/20 |
| Напряжение питания катушки, В | 12 AC/DC |
| Напряжение отпускания | 0,7 Uн |
| Потребляемый ток, не более, мА | 30 |
| Номинальное напряжение изоляции, В | 400 АС |
| Напряжение пробоя, кВ: контакт-катушка | 2.5 |
| Напряжение пробоя, кВ: контакт-контакт | 2.1 |
| Механический ресурс, циклы | > 3х1000000 |
| Максимальная частота коммутации, цикл/час: при номинальной нагрузке | 600 |
| Максимальная частота коммутации, цикл/час: без нагрузки | 18000 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0.4 |
| Тип корпуса | 1S |
| Монтаж | на DIN-рейку |
| Отличительные особенности: | Напряжение питания 12 В AC/DC. Контакт 2NO/NC, 2x8 А. |
| Наименование | PK-2P-12 |
| Бренд | СООО "Евроавтоматика ФиФ" |
| Страна происхождения | Беларусь |
| Гарантия | 2 года |
Цена с НДС:
37,20 руб/шт
Упаковка:
1 шт/уп
